Выносные надписи

Выносные надписи используются для нанесения на чертежи дополни тельной информации, которая может быть текстовой, графической или совместной. Для создания выносных надписей в ArchiCAD предназначен инструмент Label (Выносная надпись), кнопка активации которого

ArchiCAD. Начали!

находится в разделе Document (Документ) палитры инструментов.


ArchiCAD. Начали!

Рис. 8.21. Построение отметок возвышений на плане этажа


Нажатие этой кнопки открывает элементы управления настройками параметров выносных надписей на информационной палитре (рис. 8.22).


ArchiCAD. Начали!

Рис. 8.22. Элементы управления настройкой параметров выносных надписей


С помощью кнопки

ArchiCAD. Начали!

открывается окно настройки параметров выносных надписей (рис. 8.23).

Элементы управления настройками параметров выносных надписей сгруппированы в следующих шести разделах:


ArchiCAD. Начали!

Рис. 8.23. Окно настройки параметров выносных надписей


Разделы Text Style (Стиль текста) и Custom Settings (Специальные параметры) рассматривать не будем, так как все параметры первого из них уже вам знакомы, а второй недоступен, поскольку в стандартной поставке ArchiCAD нет символов выносной надписи, параметры которых устанавливаются в этом разделе.

В разделе Content and Preview (Содержание и просмотр) расположены три элемента управления.

а при щелчке кнопкой мыши на этом объекте при активном инструменте создания выносных надписей. Кроме стандартных объектов ArchiCAD в списке присутствует объект Independent Label (Независимая выносная надпись), которая не привязана ни к одному из объектов.

за в этом поле.

В разделе Pointer (Линия выносной надписи) (рис. 8.24) можно настроить вид линии и маркера, точку привязки линии к текстовому блоку, размер маркера, а также выбрать перья для отображения линии выносной надписи и ее маркера.


ArchiCAD. Начали!

Рис. 8.24. Элементы управления линией выносной надписи


Раздел Symbol Label (Символ выносной надписи) доступен при выборе в качестве выносной надписи библиотечного объекта и содержит элементы управления настройкой его параметров. Вид и количество параметров зависят от конкретного объекта.

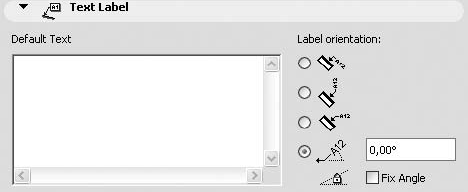

Раздел Text Label (Текст выносной надписи) становится доступным при выборе в качестве выносной надписи объекта Text (Текст) (рис. 8.25).


ArchiCAD. Начали!

Рис. 8.25. Элементы управления раздела Text Label (Текст выносной надписи)


Поле Default Text (Текст по умолчанию) предназначено для ввода текста выносной надписи. Переключатель Label Orientation (Ориентация выносной надписи) можно установить в четыре положения, причем для независимой выносной надписи доступно только последнее, определяющее угол наклона выносной надписи, который вводится в текстовом поле Set Custom Angle (Произвольный угол наклона). Установка флажка Fix Angle (Блокировать угол) защищает значение введенного угла от случайных изменений.

При выборе выносной надписи, связанной с объектом, доступны еще три положения переключателя Label Orientation (Ориентация выносной надписи). Верхняя ориентирует надпись в соответствии с углом наклона объекта, следующие две – вертикально и горизонтально.
