Для нанесения угловых размеров предназначен инструмент Angle Dimension (Угловой размер). Кнопка этого инструмента

как и кнопка инструмента построения радиальных размеров, по умолчанию отсутствует на палитре инструментов. Вызвать этот инструмент можно командой главного меню Ar

Рис. 8.8. Построенный радиальный размер

СОВЕТ

При необходимости постоянной работы с угловыми размерами поместите кнопку Angle Dimension (Угловой размер)

После щелчка кнопкой мыши на этом инструменте на информационной палитре появляются элементы управления, предназначенные для настройки параметров элементов угловых размеров (рис. 8.9).

Рис. 8.9. Элементы управления настройкой угловых размеров

Нажатием кнопки

вызывается окно настройки параметров угловых размеров (рис. 8.10).

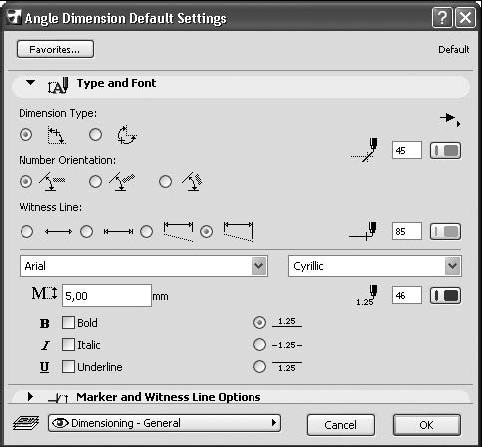

Рис. 8.10. Окно настройки параметров угловых размеров
